Терморегулятор для теплого пола DEVIreg™ 528 (Jussi) с датчиком пола, 10А

Devireg™ 528 - это электронный терморегулятор для управления системами теплого пола. Является более доступной модификацией регулятора D-530 с меньшим током активной нагрузки - 10А. Данная характеристика означает, что к одному Devireg™ 528 может подключаться теплый пол общей мощностью не более 2,2 кВт (при пересчете на нагревательные маты -14 кв.м.

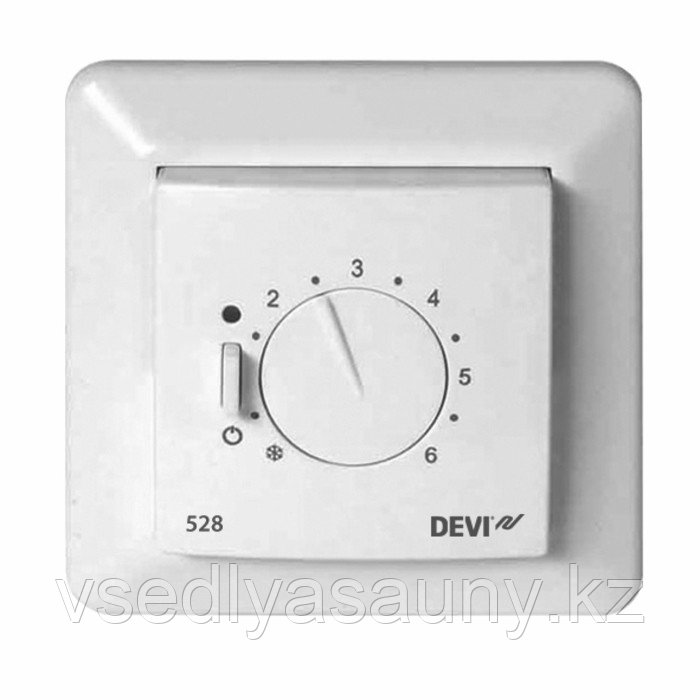

Вид электронного терморегулятора без таймера DEVIreg™ 528. 3. Описание и работа Устройство изделия Конструкция и органы управления терморегулятора Корпус терморегулятора DEVIreg™ 528 – встроенного типа. Терморегулятор устанавливается в стандартные монтажные коробки для скрытой электропроводки. Цепи электропитания, нагрузки (нагревательные кабели, маты и пр.) и управления (выносной датчик температуры) подсоединяются к клеммной колодке, расположенной снизу в задней части корпуса терморегулятора. На передней панели имеется ручка установки температуры, выключатель питания и двухцветный светодиодный индикатор, показывающий режим работы системы «Теплый пол», и сигнализирующий о неисправности датчика температуры . Принцип действия терморегулятора Электронная схема терморегулятора DEVIreg™ 528 представляет собой аналоговый компаратор. На один из входов компаратора подается опорное напряжение, управляемое резистором-задатчиком температуры, ручка которого выведена на панель управления терморегулятора. На другой вход подается напряжение с терморезистора - датчика температуры, через который пропускается стабилизированный ток. Силовым коммутирующим элементом регулятора является электромагнитное реле. Маркировка и упаковка На наружной поверхности терморегулятора нанесен логотип DEVI. На обратной поверхности регулятора наклеена этикетка с названием терморегулятора, его основными характеристиками (напряжение питания, мощность) и схемой электрических соединений. Терморегулятор упакован в картонную коробку. Одна из стенок коробки оформлена как карман с окном. В этом кармане находится инструкция по эксплуатации/монтажу, которая в то же время служит информационной табличкой, отражая информацию о типе терморегулятора, его мощности, рабочем напряжении, коде товара, сертификации. 3.3. Технические характеристики Диапазон регулирования температуры выносным датчиком на проводе +5°С...+45°С, шкала 0…6 Напряжение питания 230 В; +10% / -20% ~50/60 Гц Активная нагрузка (230В~) 10 А / 2300 Вт Индуктивная нагрузка (cosφ=0,3) 1 А Гистерезис ± 0,4°С Допустимая температура окружающего воздуха –10°С...+30°С.

 Дополнительные технические характеристики

  Указания по монтажу и наладке Общие указания При установке электронного терморегулятора без таймера DEVIreg™ 528 необходимо соблюдать следующие правила: Электронные терморегуляторы без таймера DEVIreg™ 528 устанавливаются в монтажную коробку с крепежной базой под винты 60 мм. Рекомендуемая высота установки от уровня пола: 80…170 см. Расстояние от зоны воздействия сквозняка от окон или дверей: не менее 50 см. Место установки не должно подвергаться воздействию прямых солнечных лучей. Для влажных помещений место установки регулятора должно выбираться в соответствии с местными строительными нормами. Запрещается установка регулятора на наружных стенах помещения. Для установки терморегулятора DEVIreg™ 528 нужно снять его переднюю панель. Для этого при помощи плоской отвертки или канцелярской скрепки следует осторожно нажать на пружинящую защёлку, находящуюся в нижней части корпуса. Датчик температуры пола на проводе помещается в гофрированную пластмассовую или гладкую медную трубку диаметром не менее 8 мм. Конец трубки, укладываемый в стяжку, должен быть заглушен, чтобы предотвратить попадание раствора внутрь трубки. Трубка должна обеспечивать свободную замену датчика через монтажную коробку. Переход монтажной трубки с пола на стену рекомендуется делать с помощью двух изгибов: один – в плоскости стены, другой – в плоскости пола . Минимальный радиус изгиба трубки – 50 мм. Трубка датчика заводится в зону обогрева с открытой стороны петли и располагается примерно на одном уровне с кабелем симметрично относительно его ближайших линий. Расстояние датчика от края обогреваемой зоны должно составлять 0,3 – 1 м. . 5. относительно его ближайших линий. Расстояние датчика от края обогреваемой зоны должно составлять 0,3 – 1 м. Подключение терморегулятора производится согласно монтажной электрической схеме . При подключении к регулятору питающего сетевого кабеля следует соблюдать фазировку. Терморегуляторы не имеют специального контакта для подключения «земли». Вывод экранирующей оплетки нагревательного кабеля должен соединяться с проводом «земля» питающей сети с помощью дополнительного контакта внутри монтажной коробки. Для подготовки терморегулятора к рабочему состоянию после его закрепления в монтажной коробке следует установить рамку и закрыть крышку (плавно нажать на крышку до характерного срабатывания всех защелок). При необходимости ограничить диапазон изменения температуры следует изменить положение красного и синего стопоров, расположенных под ручкой установки температуры. Следует убедиться, что ручка терморегулятора легко вращается от одного крайнего положения до другого .
