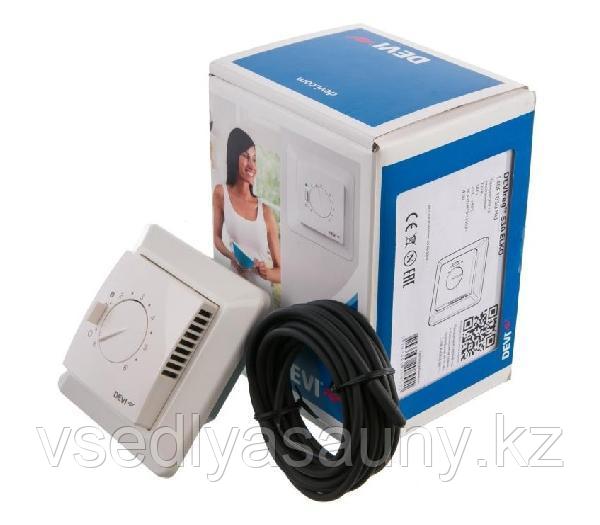

Терморегулятор DEVIreg D-530 ELKO с датчиком пола (15А)









DEVI DEVIreg 530 - это электронный терморегулятор, предназначенный для управления системами теплый пол. Максимальный ток нагрузки до 15 А, мощность до 3450 Вт при 220 В. DEVIreg 530 поставляется с датчиком температуры пола и управляет температурным режимом по температуре пола в помещении.

Термостат оборудован ручкой для регулировки температуры и шкалой, проградуированной от 1 до 6 (каждое деление соответствует примерно 8 °C). Также он оснащен светодиодным индикатором, который отображает режим ожидания (зеленый цвет) и режим нагрева(красный цвет).Регулятор D-530 прост в управлении, имеет надежную конструкцию и лаконичный дизайн. Поворотная ручка позволяет задать температуру в диапазоне от +5 до +45°C. Оснащен контролем исправности датчика температуры на проводе: при неисправности индикатор начнет мигать зеленым светом, а подача напряжения на нагрузку прекратится.

Конструкция и органы управления терморегулятора Корпус терморегулятора DEVIreg™530 – встроенного типа и предназначен для установки в стандартную монтажную коробку для скрытой электропроводки. Цепи электропитания, нагрузки (нагревательные кабели) и управления (выносной датчик температуры) подсоединяются к клеммной колодке, расположенной снизу в задней части корпуса терморегулятора. На передней панели имеется ручка установки температуры, выключатель питания и двухцветный светодиодный индикатор, показывающий режим работы системы «Теплый пол», и сигнализирующий о неисправности датчика температуры . Тип внешней рамки – ELKO. Принцип действия электронного терморегулятора DEVIreg™ 530 Электронный терморегулятор без таймера DEVIreg™ 530 представляет собой аналоговый компаратор. На один из входов компаратора подается опорное напряжение, управляемое резистором-задатчиком температуры, ручка которого выведена на панель управления терморегулятора. На другой вход подается напряжение с терморезистора - датчика температуры, через который пропускается стабилизированный ток. Силовым коммутирующим элементом регулятора является электромагнитное реле. Решаемые задачи Терморегулятор DEVIreg™ 530 используется для управления системой вспомогательного подогрева требуемых поверхностей (пол в жилых и производственных помещениях, лежаки в банных помещениях и т.д.). При использовании комнатного датчика температуры воздуха  или датчика наружной установки  взамен штатного выносного датчика на проводе терморегулятор может быть использован для регулировки температуры в помещении. Маркировка и упаковка На наружной поверхности терморегулятора нанесен логотип DEVI. На обратной поверхности регулятора наклеен стикер с названием терморегулятора, его основными характеристиками (напряжение питания, максимальная токовая нагрузка) и схемой электрических соединений. На стикере присутствует логотип предприятия-изготовителя, знак стандарта сертификации, класс защиты от пыли и влаги IP и знак двойной изоляции. Терморегулятор упакован в картонную коробку. Одна из стенок коробки оформлена как карман с окном. В этом кармане находится инструкция по эксплуатации/монтажу, которая в то же время служит информационной табличкой, отражая информацию о типе терморегулятора, максимально допустимой мощности нагрузки, рабочем напряжении, коде товара, сертификации. Электронный терморегулятор DEVIreg™ 530 устанавливается в монтажную коробку с крепежной базой под винты 60 мм. Рекомендуемая высота установки от уровня пола: 110 см. Расстояние от зоны воздействия сквозняка от окон или дверей: не менее 50 см. Место установки не должно подвергаться воздействию прямых солнечных лучей. Для влажных помещений место установки регулятора должно выбираться в соответствии с местными строительными нормами. Запрещается установка регулятора на наружных стенах помещения. Для установки терморегулятора нужно снять его переднюю панель. Для этого при помощи плоской отвертки или канцелярской скрепки необходимо осторожно нажать на пружинящую защелку, находящуюся напротив центральной прорези в нижней части корпуса, одновременно оттягивая к себе центральную крышку панели за её нижнюю часть/

Датчик температуры пола на проводе помещается в гофрированную пластмассовую или гладкую медную трубку диаметром не менее 8 мм. Конец трубки, укладываемой в стяжку, должен быть заглушен, чтобы предотвратить попадание раствора внутрь трубки. Трубка должна обеспечивать свободную замену датчика через монтажную коробку. Переход монтажной трубки с пола на стену рекомендуется делать с помощью двух изгибов: один – в плоскости стены, другой – в плоскости пола . Минимальный радиус изгиба трубки – 50 мм. Трубка датчика заводится в зону обогрева с открытой стороны петли и располагается примерно на одном уровне с кабелем симметрично относительно его ближайших линий. Расстояние датчика от края обогреваемой зоны должно составлять 0,3 – 1 м. Подключение терморегулятора производится согласно монтажной электрической схеме . При подключении к регулятору питающего сетевого кабеля следует соблюдать фазировку. Терморегуляторы не имеют специального контакта для подключения «земли». Вывод экранирующей оплетки нагревательного кабеля должен соединяться с проводом «земля» питающей сети с помощью дополнительной одиночной клеммы, располагаемой внутри монтажной коробки. Для подготовки терморегулятора к рабочему состоянию после его закрепления в монтажной коробке следует установить рамку и закрыть крышку (плавно нажать на крышку до характерного срабатывания всех защелок). При необходимости ограничить диапазон изменения температуры следует изменить положение красного и синего стопоров, расположенных под ручкой установки температуры. Следует убедиться, что ручка терморегулятора легко вращается от одного крайнего положения до другого

Преимущества:

• Простота использования
• Выключатель питания
• Низкое энергопотребление в режиме ожидания
• Контроль исправности датчика
• Установка на стену в монтажную коробку

Характеристики:

• Напряжение питание: 230 В +10% / -20%, 50 Гц
• Активная нагрузка: 15 А, 230 В, 3450 Вт
• Индуктивная нагрузка: 1 А, 250 В, cos Fi = 0,3
• Переключатель нагрузки: NO, двухконтактное реле
• Гистерезис: ± 0,4 °C
• Индикатор: светодиод зеленый/красный
• Рабочая температура: -10°C ~ +50°C
• Температура регулирования: +5°C ~ +35°C
• Тип рамки: ELKO
• Размеры: 85 x 85 x 47 мм
• Класс защиты: IP31
• Сертифицирован: СЭС, ГОСТ Р, DEMKO, CE
